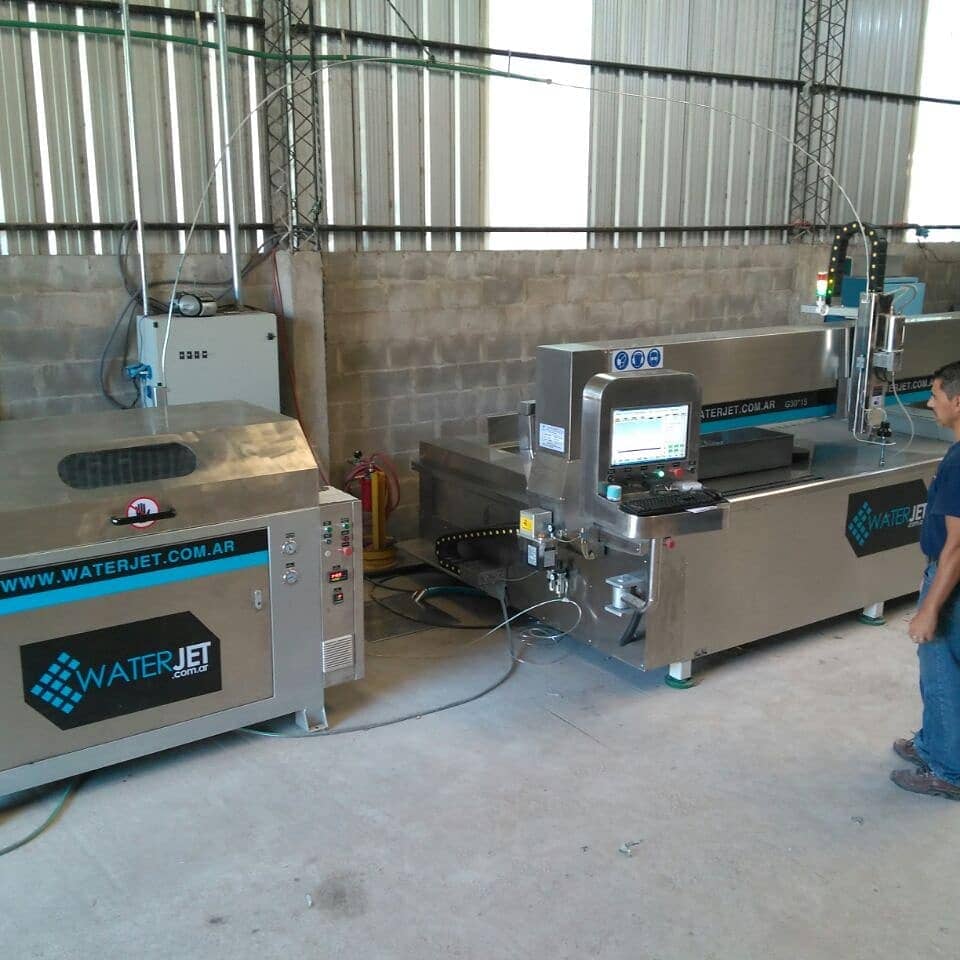

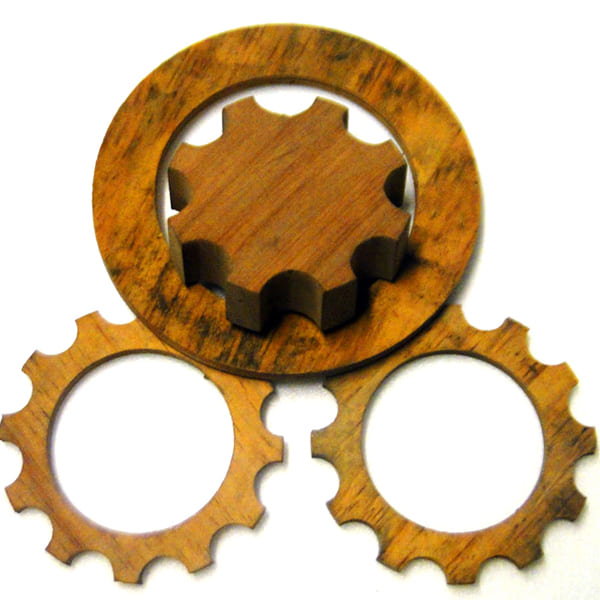

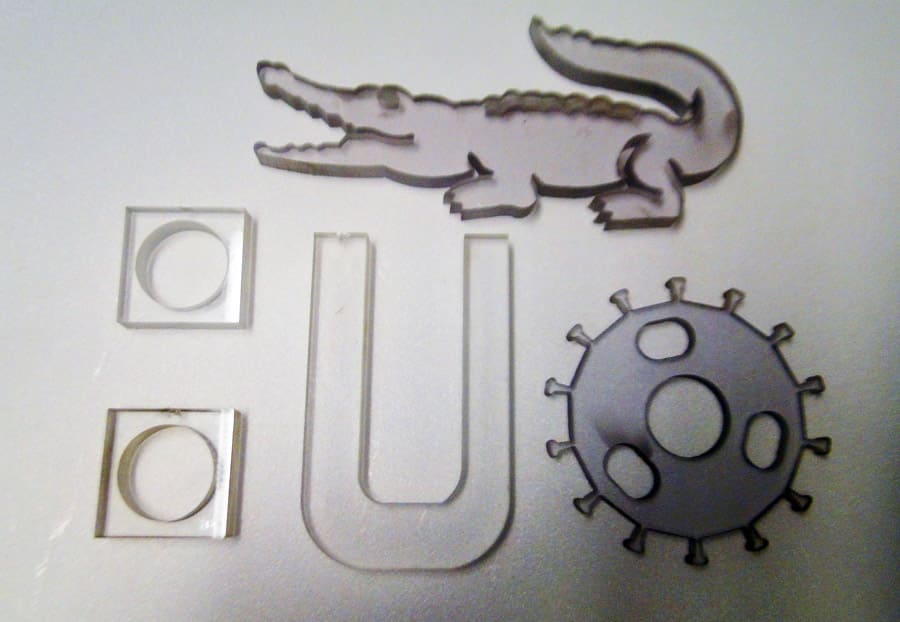

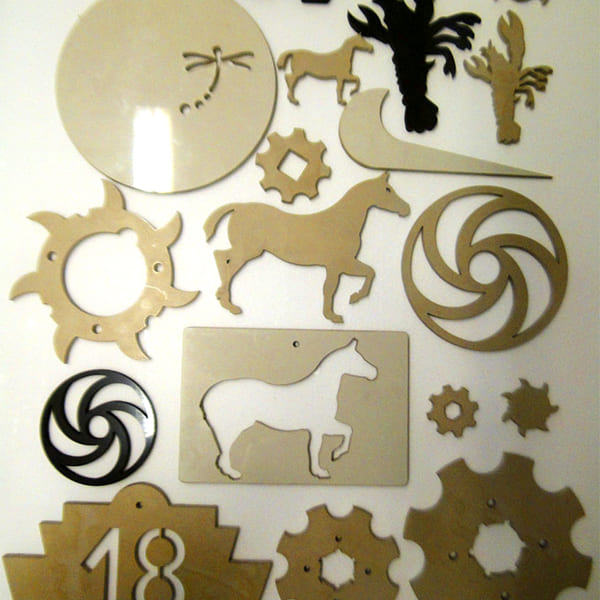

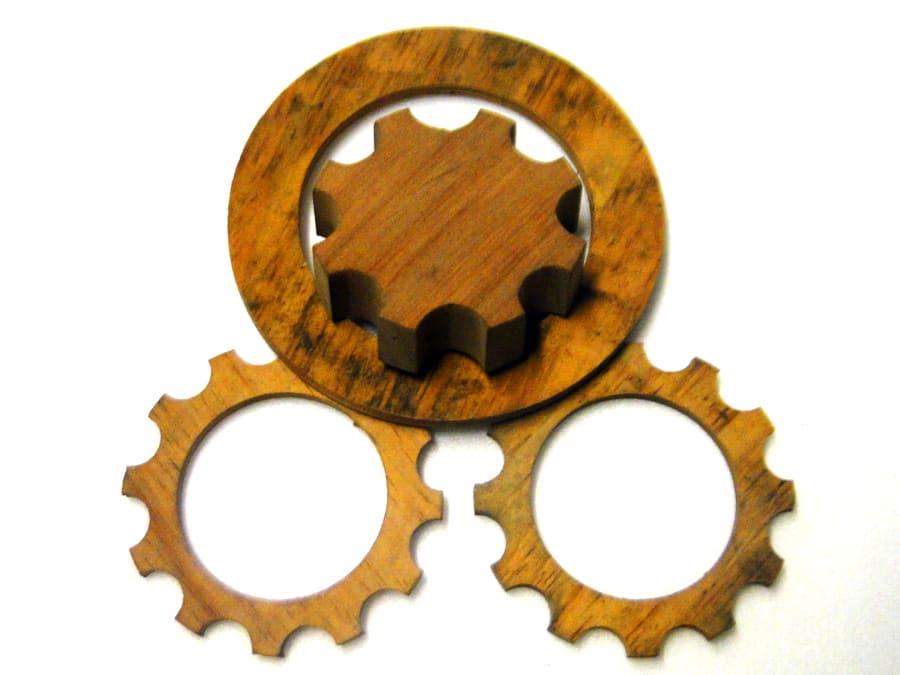

Waterjet CNC (Puente)

Las máquinas WATERJET tipo puente son las más robustas y precisas del mercado. Mantienen una alta precisión dado que poseen doble Servomotor en paralelo en el eje “Y” y sumado a nuestro exclusivo sistema de protección contra polvos y salpicaduras hacen de esta la mejor maquina del mercado.

Características

Recorrido en Z 200 mm
Tipo de Mesa Puente
Avance rápido X / Y / Z (mm/min) X e Y 0 a 5000 mm/min; Z o a 2500 mm/min
Velocidad de corte (mm/min) 0 a 5000 mm/min
Carga máx. sobre la mesa (Kgs) 4000 kgs - 10000 kgs /500 kgs por m2
Cabezal biselador estándar Manualmente puedo posicionar el cabezal para biselar en forma recta en eje Y
Movimientos precisos Tornillos de bolas recirculantes y guías lineales
Protección completa de tornillos y guias Exclusivo sistema de proteccion contra polvo, agua y salpicaduras en acero inoxidable SIN FUELLES
Lubricación automatica forzada Para todos los movimientos, programable
Tolerancia de movimientos de los ejes Ejes X Y ±0 .03 mm
Precisión de reposicionamiento ± 0.025 mm (±0.001")
Finales de carrera Finales de carrera en todos los movimientos para evitar colisiones
Modelo G-08*06 = 0.8 m x 0.6 m
Modelo G-10*10 = 1 m x 1 m
Modelo G-15*15 = 1,5 m x 1,5 m
Modelo G-20*10 = 2 m x 1 m
Modelo G-30*15 = 3 m x 1,5 m
Modelo G-30*20 = 3 m x 2 m
Modelo G-40*20 = 4 m x 2 m
Modelo G-40*40 = 4 m x 4 m
Modelo G-40*80 = 4 m x 8 m
Modelo G-40*120 = 4 m x 12 m
Modelo G-08*06 = 850 mm
Modelo G-10*10 = 1050 mm
Modelo G-15*15 = 1550 mm
Modelo G-20*10 = 2050 mm
Modelo G-30*15 = 3050 mm
Modelo G-30*20 = 3050 mm
Modelo G-40*20 = 4100 mm
Modelo G-40*40 = 4100 mm
Modelo G-40*80 = 4100 mm
Modelo G-40*120 = 4100 mm
Modelo G-08*06 = 650 mm
Modelo G-10*10 = 1050 mm
Modelo G-15*15 = 1550 mm
Modelo G-20*10 = 1050 mm
Modelo G-30*15 = 1550 mm
Modelo G-30*20 = 2050 mm
Modelo G-40*20 = 2050 mm
Modelo G-40*40 = 4100 mm
Modelo G-40*80 = 8100 mm
Modelo G-40*120 = 12100 mm
Potencia nominal del motor principal 37 kW(50 hp)
Corriente nominal del motor principal 380 V/50 Hz 80 A
Marca del motor principal SIEMENS motor 37 kW (50 hp)
Arranque Suave SIEMENS Arranque suave
Sistema Electronico de control de presión Puede variar la presión electronicamente
Llave de corte general 380 V/50 Hz 160 A Schneider interruptor ppal
Controlador PLC SIEMENS PLC Control / English
Presión de agua de red necesaria 0.2~6.0 bar
Presión bomba de baja presión 6~10 bar
Capacidad del acumulador / atenuador 1.3 lítros libre de mantenimiento
Línea de filtros de entrada incluidos 5 μm, 1 μm, 0.1 μm 3 filtros
Tratamiento de agua necesario Acorde a la calidad del agua de red
Límite máximo de alta presión 420 MPa (4000 bar)
Mangueras hidráulicas de 3 capas con acero industria Alemana
Tubo de alta presión flexible externo 1/4" tubo de alta presión origen USA.
Tubo de alta presión flexible interno 3/8" tubo de alta presión origen USA.
Displays de control e información presión de agua al ingreso, presión de agua a la salida, presión de aceite, temperatura de aceite
Seguridad sobre presión SIEMENS PLC Sobre presión hidráulica
Protección sobre presión de agua Controlado por PLC SIEMENS Logo
Protección por sobre carga de energía Controlado por PLC SIEMENS Logo
Protección por temperatura de aceite Controlado por PLC SIEMENS Logo
Protección por baja presión de agua Controlado por PLC SIEMENS Logo
Tipo de intensificación Hidráulica 1:20 (aceite : agua)
Tipo de intensificador 50 hp intensificador corto
Presión estable de trabajo 25~380 MPa (3500~55,000 psi)
Capacidad del depósito hidráulico (lítros) 120 lítros
Capacidad del acumulador 1,3 lítros
Potencia Nominal de motor principal 50 HP (37 kW)
Presión máxima 420 MPA / 60000 PSI / 4000 bar
Máximo nivel sonoro 75 dB (A)
Caudal de agua 3,7 lítros /min
Temperatura ambiente de operación mín 5 °C (40 °F) máx 40 °C (104 °F)
Bomba de aceite LyYuan-Rexroth Mod: A10V a pistones axiales
Válvula bi direccional SUNNY (U.S.A)
Tipo de aceite Hidráulico Shell Tellus S2 M 46
Rango de temperatura de aceite 25~50 °C
Presión de aceite máxima 210 bar
Capacidad del tanque de aceite 120 Lítros
Máx caudal debomba hidráulica a 1440 rpm 156 lítros / min
Máxima energía de ingreso 37 kW
Torque máximo de la bomba 160 Nm
Intensificación 1:20 (aceite : agua)
Máxima presión de aceite de la bomba 21.5 MPa (3000 psi)
Controlador simple y amigable selecciona el material, el espesor, presiona INICIAR y la máquina hace el trabajo para tener una pieza perfecta
Cotizador / simulador en pantalla Estándar de línea
Regulador de caudal de abrasivo nuevo En pantalla regulable en línea 0 a 100%
Control inalámbrico completo Estándar de línea
CNC NC Studio basado en PC con Win XP idioma Inglés
formatos admisibles de CAM dwg. dxf. nce. nc. cnc. eng. plt. G-code etc.
Velocidad dinamica Velocidad controlada dinámicamente para esquinas y radios pequeños para obtener el mejor acabado
Software con nesting CAD CAM INCLUIDO Incorporado a la máquina, compensa el chorro, realiza las entradas y las salidas
Finales de carrera Finales de carrera por software para evitar golpes
control de alta precisión Precisión del Control 0.001mm(μm control)
Cotizador instantaneo El usuario puede cotizar las trabajos a cortar en segundos cargando el archivo o dibujo de la pieza/s
Posibilidad de grabar bajo relieve Con el mismo programa de corte, selecciona grabar y automátimcamente grabará bajo relieve
Posibilidad de cortar solo con Agua Seleccionando corte solo con agua, anulará el abrasivo y cortará solo con agua
Nivel de agua automático para corte sumergido
Cabezal dinámico compensador ( 5° eje) hasta 45°
Enfriafor de agua en línea a 10° C - Chiller
Sistema de carga automática de materiales- Para planchas de marmol

Waterjet PORTÁTIL

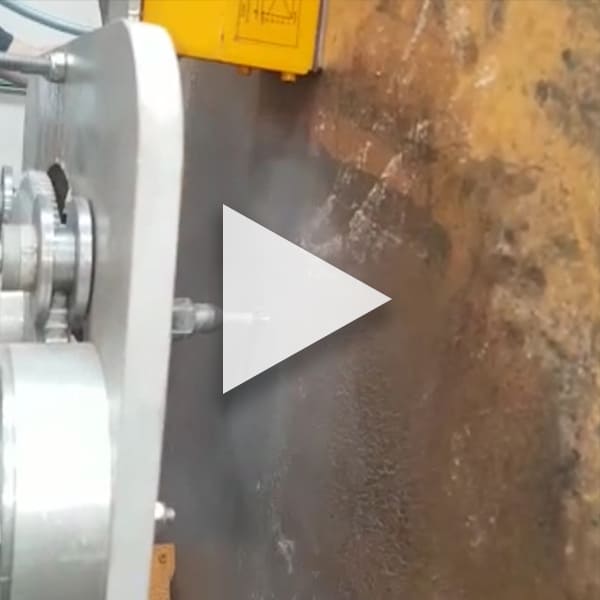

La máquina WATERJET portátil es la opción ideal para realizar cortes INSITU, intervenir tanques petroleros, cañerías, paredes, Hidrodemolición con la particularidad de ser un corte en frio y antiexplosivo. También es la opción ideal para los fabricantes de pantógrafos y routers que deseen transformar sus pantógrafos y/o routers en maquina de corte por agua CNC.

Características

Potencia nominal del motor principal 37 kW(50 hp)
Corriente nominal del motor principal 380 V/50 Hz 80 A
Marca del motor principal SIEMENS motor 37 kW (50 hp)
Arranque lento SIEMENS Arranque suave
Sistema de control de Presión Variable Electronico ( rango 0~380 MPa)
Llave de corte general 380 V/50 Hz 160 A Schneider interruptor ppal
Controlador PLC SIEMENS PLC Control / English
Presión de agua de red necesaria 0.2~6.0 bar
Presión de agua de salida de la bomba de baja presión 6~10 bar
Capacidad del acumulador / atenuador 1.3 lítros / libre de mantenimiento
Línea de filtros de agua de entrada 5 µm, 1 µm, 0.1 µm 3 filtros
Tratamiento de agua necesario Acorde a la calidad del agua de red
Límite máximo de alta presión 420 Mpa / 4000 bar / 60000 PSI
Mangueras hidráulicas Tricapas con acero industria Alemana
Tubo de alta presión flexible externo 1/4" tubo de alta presión origen USA.
Tubo de alta presión rígido interno 3/8" tubo de alta presión origen USA.
Displays de control e información Presión de agua al ingreso/salida, Pesión y temp. de aceite
Seguridad por sobre presión hidráulica Controlado por PLC SIEMENS Logo
Seguridad por Baja/Alta presión De Agua Controlado por PLC SIEMENS Logo
Protección por sobre carga de energía Controlado por PLC SIEMENS Logo
Protección por Alta temperatura de aceite Controlado por PLC SIEMENS Logo
Protección por baja presión de agua de entrada Controlado por PLC SIEMENS Logo
Tipo de intensificación Hidráulica 1:20 (aceite : agua)
Tipo de intensificador 50 hp intensificador Cillindros cortos
Presión estable de trabajo 25~380 MPa (3500~55,000 psi)
Capacidad del depósito hidráulico 120 lítros
Máximo nivel sonoro 75 dB (A)
Consumo de agua 3,7 lítros /min
Temperatura ambiente de operación mín 5 °C (40 °F) máx 40 °C (104 °F)
Bomba de aceite LyYuan-Rexroth Mod: A10V a pistones axiales
Válvula bi direccional SUNNY(U.S.A)
Tipo de aceite Recomendado Hidráulico Shell Tellus S2 M 46
Rango de temperatura de aceite 25~50 °C
Presión de aceite máxima 210 bar
Máximo caudal de la bomba hidráulica a 1440 rpm 156 lítros / min
Torque máximo de la bomba 160 Nm
Máxima presión de aceite de la bomba 21.5 MPa (3000 psi)
Enfriador de Aceite Radiador con Electroventilador
Alimentador de abrasivo automático 120L
Cabezal de corte completo Valvula on/off, Porta Pico y Orificio, Pico, orificio y entreroscas
Cañería flexible 1/4" tubo de alta presión origen USA de 6 metros de Largo
Dosificador de abrasivo Variación electronica de caudal y visor de nivel
